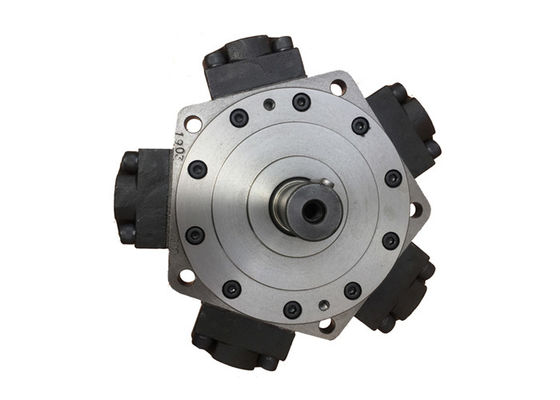

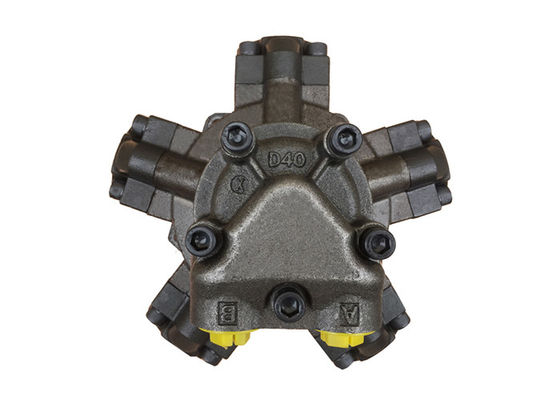

धातुकर्म के लिए 856 एनएम बड़ी प्रारंभिक टोक़ सोल 500 आरपीएम हाइड्रोलिक ड्राइव मोटर

नाम का हिस्सा: बड़े शुरुआती टोक़ अनुकूलित सोल हाइड्रोलिक मोटर्स


विशेष रूप से खनन और प्लास्टिक मशीनरी में लागू होता है

खनन, निर्माण, इंजीनियरिंग मशीनरी, उठाने और परिवहन उपकरण, धातु विज्ञान, पेट्रोलियम और कोयला खानों, समुद्री मशीनरी, प्लास्टिक मशीनरी, भूवैज्ञानिक ड्रिलिंग और अन्य मशीनरी के हाइड्रोलिक ट्रांसमिशन में लागू किया जा सकता है।

NIM श्रृंखला क्रैंकशाफ्ट और कम गति वाले उच्च-टोक़ हाइड्रोलिक मोटर्स के साथ कनेक्टिंग रॉड प्रकार इतालवी तकनीक और मानकों के अनुसार निर्मित होते हैं।

मुख्य विशेषताएं:

1. सनकी शाफ्ट और कम उत्तेजना आवृत्ति के साथ पांच-पिस्टन संरचना, कम शोर है;

2. बड़े शुरुआती टोक़, कम गति पर अच्छी स्थिरता;

3. पेटेंट विमान मुआवजा तेल वितरक अच्छी विश्वसनीयता और कोई रिसाव नहीं;पिस्टन और प्लंजर आस्तीन के बीच लागू एक सीलिंग रिंग, उच्च मात्रा दक्षता प्रदान करती है;

4. क्रैंकशाफ्ट और कनेक्टिंग रॉड के बीच रोलर सपोर्ट दिए गए हैं।इसलिए उच्च यांत्रिक दक्षता है।

संरचना सिद्धांत:
हाइड्रोलिक दबाव की क्रिया से, सवार शरीर पर एक जोर उत्पन्न होता है, जो कनेक्टिंग रॉड के माध्यम से क्रैंकशाफ्ट के केंद्र पर कार्य करता है।आउटपुट शाफ्ट को घुमाएँ, उसी समय, तेल वितरण प्लेट को भी घुमाएँ।जब सवार शरीर की स्थिति नीचे के मृत केंद्र में होती है, तो सवार सिलेंडर तेल बंदरगाह से जुड़ा होता है और सवार को क्रैंकशाफ्ट द्वारा ऊपर धकेल दिया जाता है।इस समय, हाइड्रोलिक तेल टैंक में वापस आ गया है।प्लंजर बॉडी क्रमिक रूप से उच्च और निम्न दबाव वाले तेल से जुड़ा होता है, और प्रत्येक प्लंजर बॉडी द्वारा आउटपुट शाफ्ट सेंटर में उत्पन्न ड्राइविंग टॉर्क को उसी दिशा में जोड़ा जाता है, जिससे मोटर को निरंतर और संतुलित प्राप्त करने के लिए शाफ्ट से बाहर भेजा जाता है। रोटरी टोक़।जब आप तेल प्रवाह की दिशा बदलते हैं, तो आप मोटर के घूमने की दिशा बदल सकते हैं।

तकनीकी मापदंड:


विस्तार से चित्र और प्रदर्शन वक्र:


अन्य चित्र
