PTFE बैंडेड पिस्टन इन कार शॉक्स विथ लिप डिज़ाइन ऑफ़ डेंसिटी ऑफ़ 6.5 G/Cm3

6.5 ग्राम / सेमी3 घनत्व के होंठ डिजाइन के साथ कार के झटके में अनुकूलित पीटीएफई बैंडेड पिस्टन

हम PTFE बैंडेड शॉक एब्जॉर्बर पिस्टन, पिस्टन आकार के डिजाइन और उत्पादन के लिए पेशेवर कंपनी हैं

विभिन्न प्रकारों के साथ 20 मिमी से 50 मिमी तक हो सकता है।हम स्ट्रेट OD और फ्लेयर्ड OD दोनों का उत्पादन कर सकते हैं।वे कैन

स्वचालित बैंडिंग मशीन और पिस्टन परीक्षण मशीन का निर्माण और निर्माण भी करते हैं।

उत्पाद का नाम: Sintered सदमे अवशोषक पिस्टन

सामग्री: (MPIF 35) FC-0205 (DIN 30910-4) Sint C10, Fe, बैलेंस, Cu 1.5-3.9%, C 0.3-0.6%

घनत्व: 6.4-6.9 g/cm3 भाप ऑक्सीकरण के बाद

कठोरता: 55-90 एचआरबी, 1 केएन लोड हो रहा है, गेंद का व्यास 1/16 "

भूतल उपचार: भाप ऑक्सीकरण, 2 घंटे, Fe3O4: 0.004-0.005 मिमी, ऑक्सीकरण की डिग्री 2-4%

अनिर्दिष्ट सहिष्णुता: आईएसओ 2768 - एम / एच 14, एच 14, + - आईटी 14/2

सूरत: कोई उखड़ना, दरारें, छूटना, voids, ढीलापन, धातु का खड़ा होना और अन्य दोष नहीं

प्रक्रिया प्रवाह:
पाउडर मिश्रण - गठन - सिंटरिंग - तेल संसेचन - आकार - अल्ट्रासोनिक सफाई - भाप ऑक्सीकरण - तेल संसेचन - अंतिम निरीक्षण - पैकिंग (+ DP4 झाड़ी / + PTFE बैंड)

आवेदन:
ऑटोमोबाइल, मोटरसाइकिल और साइकिल सदमे अवशोषक के लिए

परीक्षण के बारे में:

हम शॉक एब्जॉर्बर पिस्टन के लिए ब्लो ऑफ टेस्टिंग कर सकते हैं।

इस परीक्षण का उद्देश्य पिस्टन के PTFE बैंड को उड़ाने के लिए आवश्यक दबाव को निर्धारित करना है जब

दबाव ट्यूब में यात्रा।परीक्षण पिस्टन पर लागू एक निरंतर पार्श्व बल के साथ किया जाता है

पिस्टन पर बनने वाले दबाव के दौरान।जब दबाव कम हो जाता है तो परीक्षण रोक दिया जाता है

PTFE बैंड की विफलता।

विशेष विवरण:

विवरण:

हम पीटीएफई बैंडेड सदमे अवशोषक पिस्टन के डिजाइन और उत्पादन में विशिष्ट हैं, साथ ही, हम स्वचालित डिजाइन और निर्माण करते हैं

झालर मशीनें।अब तक हमने 20mm ~ ø50mm के व्यास के साथ कई अलग-अलग प्रकार के शॉक एब्जॉर्बर पिस्टन का उत्पादन किया है। हम

हमारे अपने कारखाने में PTFE डिस्क और टूलिंग बनाएं, गुणवत्ता को प्रभावी ढंग से नियंत्रित कर सकते हैं और अधिक समय भी बचा सकते हैं।

D31 पिस्टन:

सिंटर भागों की कच्ची सामग्री: लोहा आधारित, लोहा और तांबा आधारित, तांबा

आधारित, स्टेनलेस स्टील आधारित

PTFE डिस्क की कच्ची सामग्री:

पीटीएफई + कांस्य

पीटीएफई + कार्बन

PTFE+ग्लास फाइबर

कटोमर्स की मांग के अनुसार PTFE + अन्य फिलर्स

पिस्टन की विस्तार से जानकारी:

1. सामने सदमे अवशोषक में प्रयुक्त

2. जब तापमान 100 ℃ तक पहुँच जाता है, तो विस्तार अनुपात ≤ +/- 1%

3. सदमे अवशोषक तेल के साथ परीक्षण अंगूठी का उपयोग करना, अधिकतम घर्षण बल 15N . है

4. पिस्टन 2N बल के साथ सिलेंडर के निश्चित आकार से स्वतंत्र रूप से प्राप्त कर सकता है

5.PTFE तन्य शक्ति ≥18MPa, बढ़ाव @ ब्रेक ≥200%

6. पिस्टन और पीटीएफई डिस्क के बीच तंग एकीकरण। सिलेंडर में काम करते समय पीटीएफई गिर नहीं जाएगा।

अनुप्रयोग:

कार या मोटरबाइक शॉक एब्जॉर्बर

प्रतिस्पर्धात्मक लाभ:

1. आकार में संगति

2. इन्फ्रारेड किरण व्यास का पता लगाती है

3. सख्त नियंत्रण योजना

बाहरी व्यास के लिए 4.100% परीक्षण

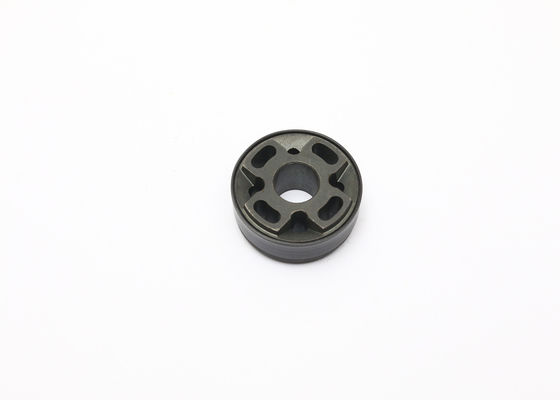

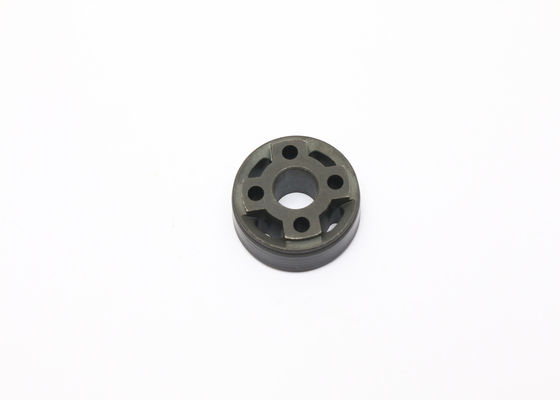

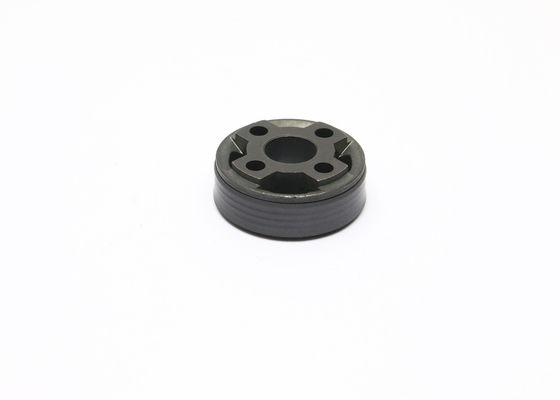

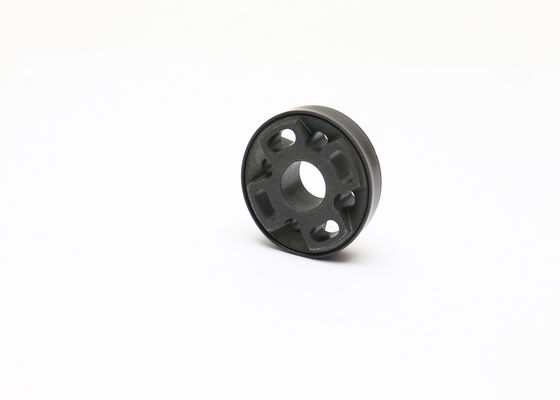

चित्र प्रदर्शन:
